Operator Library: Hardware Platform

このオペレーターは、QSFP28ファイバーポート経由の論理メタデータ受信リンクを表します。このリンクは選択されたポート内の特定のファイバーレーンを使用し、別のフレームグラバーから出力 O 上でメタデータを受信します。RX PHY のステータスは出力 LinkUp に提供されます。

DFRxMeta オペレーターは、AppletProperties オペレーターの FiberProtocol0 および FiberProtocol1 パラメーターが DataForwardingに設定されている場合にのみ使用できます。AppletProperties オペレーターの FiberProtocol0 および FiberProtocol1 パラメーターが CoFに設定されている場合、デザインルールチェック（DRC）によってエラーメッセージが出力され、DFRxMeta オペレーターの使用がブロックされます。

各 DFRxMeta オペレーターは、メタデータを受信するためにQSFP28ポート内の1つのレーンのみを使用できます。したがって、1つのQSFP28ポートで最大4つの DFRxMeta オペレーター（レーンごとに1つ）をサポートできます。このオペレーターは、通常非常にサイズが小さい高優先度のメタデータを伝送するように設計されています。

QSFP28 ファイバーポートは、合計 100 Gbit/s の帯域幅を提供し、4つのレーンに分割されます。各レーンは 25 Gbit/s で動作します。したがって、オペレーターは 25 Gbit/s で実行されます。

このオペレーターは、競合することなく DFRxData オペレーターと割り当てられたレーンを共有できます。ただし、複数の DFRxMeta オペレーター間でのレーン共有は許可されていません。

DFRxMeta オペレーターは特殊なプロトコルを必要としません。これは、2つのフレームグラバー（DFTxMeta [送信元、FG 1] と DFRxMeta [シンク、FG 2]）間の論理リンクのエンドポイントとして機能します。QSFP28ポートやレーン構成を含め、リンク設定は両側で同一である必要があります。このオペレーターは小さなサイズのメタデータチャンクを転送することを目的としており、メタデータには画像構造がないため、リンクプロトコルは VALT_PIXEL0D になります。

メタデータチャネルを一時停止または停止することはできません。この意味で、O出力は無限のソースとみなす必要があります。受信側はすべてのメタデータを直ちに処理する必要があり、そうでない場合、データは失われます。この動作は、ファイバーリンク経由でのチャネルの優先度の高い伝送によるものです。メタデータチャネルは、極めて低いレイテンシと最小限のジッタ（クロックドメインの交差に起因する10 ns未満）を提供します。メタデータの転送に加えて、このチャネルを使用して正確なTimestampを送信したり、システム全体の同期を実装したりすることもできます。

データフォワーディングの詳細については、'Data Forwarding with imaFlex 2 Dual 100 Frame Grabbers'を参照してください。

リソース

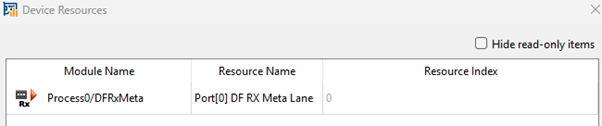

オペレーターは、FiberConnectionパラメータの設定をFPGA Device Resourcesダイアログに読み取り専用パラメータとしてミラーリングします。FPGA Device ResourcesダイアログをAnalysisメニューから開くと、FPGAデバイスリソースを確認できます。デバイスリソースは読み取り専用です:

割り当てられたポートに応じて、リソースは Port[0] DF RX Meta Lane タイプ、またはインデックス範囲が0から3の Port[1] DF RX Meta Lane タイプになります。
